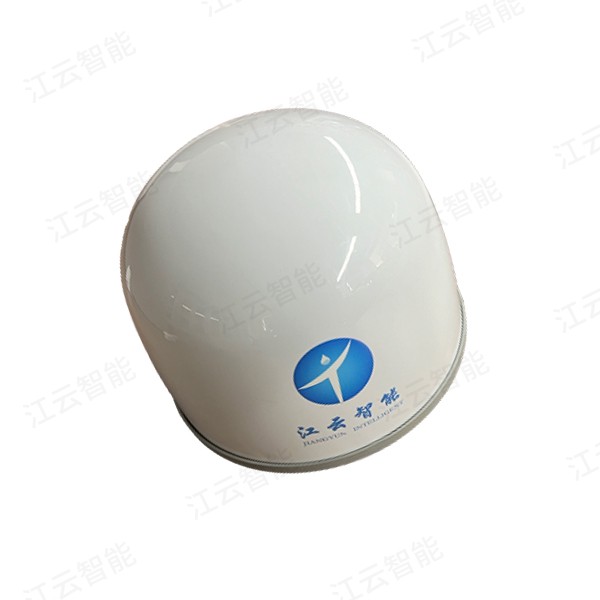

北斗GNSS一体机

型号：JYZN-300A

分类：

自研传感器和终端

产品介绍

北斗GNSS一体机（型号：JYZN-300A）是一款单北斗多频高精度 GNSS接收机，支持 BDS B1I/B2I/B3I/B1C/B2a/B2b 频点。提供毫米级的载波相位观测值，具备内置的 GNSS/4G/WIFI 天线以及一体化通讯接口，支持多种数据传输格式和大容量存储，适用于滑坡、大坝、桥梁、路基等形变监测应用领域。

产品特点

毫米级载波相位观测值，内置一体 3D 扼流圈天线；
GNSS 单系统 RTK 定位，支持北斗系统多频点片上 RTK 定位解算；
单北斗多频 RTK 引擎及满天星 RTK 技术；
可对设备电压、4G 信号、温湿度等进行监测；
卫星各频点独立跟踪及 60 dB 窄带抗干扰技术，先进的干扰检测功能；
具备内部看门狗；

技术参数

参数类型		技术指标
接收频点		BDS B1I/B2I/B3I/B1C/B2a/B2b
定位精度	静态定位精度	水平：2.5mm ± 0.5ppm ；高程：5.0mm ± 1.0ppm
定位精度	RTK定位精度	水平： 8mm ± 1ppm ；高程：15mm ± 1ppm
通讯方式		4G、串口、NB-IOT 和 LORA
硬件功能	产品尺寸	Φ300mm×245mm
	防护等级	IP67
	工作电压	DC 9V～36V
	工作温度	－40℃～＋70℃
	可靠性指标	MTBF＞5000h

应用场景

适用于滑坡监测、桥梁监测、路基监测等形变监测应用领域。

类别	项目	指标
GNSS信号	GPS	L1C/A,L1P, L2P, L2C, 最多同时跟踪14颗GPS卫星
	BDS	B1I, B2I,B3I，最多同时跟踪14颗BDS卫星
	GLO	G1C/P, G2C/P，最多同时跟踪14颗GLONASS卫星
通道数	并行通道数	至少支持256个
首次信号捕获时间（板卡）	冷启动	<50s
首次信号捕获时间（板卡）	温启动	<45s
信号重捕	L1或B1	<1.5s（快速），<2s（普通）
观测值准确度	伪距精度	GPS: L1=10cm/L2=10cm BDS: B1=10cm/B2=10cm/B3=10cm GLONASS: G1=5cm/G2=5cm
观测值准确度	载波相位精度	GPS: L1=0.5mm/L2=0.5mm BDS: B1=0.5mm/B2=0.5mm/B3=0.5mm GLONASS: G1=1.0mm/G2=0.5mm
精度	时间精度	20ns
	精密单点定位	H≤1.5m, V≤4m (1σ, PDOP≤4)
	静态差分	H:±(2.5+0.5×10^-6×D)mm，V:±(5.0+0.5×10^-6×D)mm。
	RTK初始化时间	<10s（基线长小于20km）
	E-RTK初始化时间	1s
	初始化置信度	> 99.9%
	动态差分	H:±(10+1×0.5^-6×D)mm，V:±(20+0.5×10^-6×D)mm1。
	E-RTK差分	H:±(200+1×10^-6×D)mm，V:±(400+1×10^-6×D)mm1。
硬件接口	Lemo	2个Lemo端口
	电台天线	1个TNC(数传电台）
	电源接口	2个
	GNSS天线	1个电台GNSS天线接口，TNC/K
数据协议	NMEA-0183V2.0/2.3	GPGGA, GPGGARTK, GPGSV, GPGLL, GPGSA, GPGST, GPHDT, GPRMC, GPVTG, GPZDA等
	数据格式	RINEX, CNB自定义
	CMR	CMROBS,CMRREF,CMRPLUS
	RTCM2.X (2.0~2.3)	RTCM1,RTCM3, RTCM9, RTCM1819, RTCM31, RTCM59 (B1I, B3I)
	RTCM3.X (3.0~3.2)	1004, 1005, 1006, 1007, 1008, 1011, 1012, 1019, 1020, 1033, RTCM 3.2: MSM4 (1074, 1084, 1124), 可扩展4078 (专属)，国内自定义：1104, 4011, 4013, 4014(按需)
	电压	DC输入10.5～28V，带过压保护
	功耗	小于3W
物理指标	尺寸	20cm×14.5cm×8cm
	重量	1.0kg
	防震	抗2米自然跌落
	外壳防护等级	IP67（GB 4208-2008）
		防尘：尘密，无灰尘进入
		防水：防冷凝
环境指标	工作温度	-40℃ — +75℃
	存储温度	-40℃ — +85℃
	工作湿度	相对湿度，≤95%（非凝结）
