产品介绍

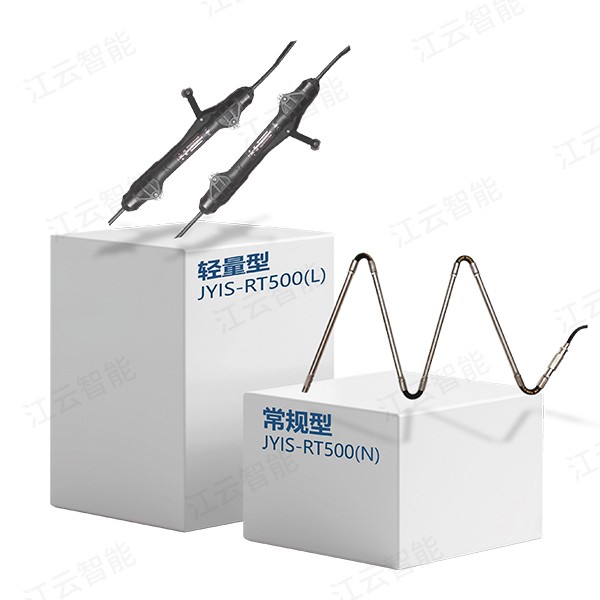

   JYIS-RT500型 阵列式位移传感器是一款新型的、智能的、适应多种行业应用的三维变形监测传感器，主要用于在三维空间内进行位移（变形）、角度、加速度、振动、温度测量。

产品特点

• 集成度高，内部集成了数据采集、运算模块，直接输出空间坐标、频率、振幅等数据，无需外部解算 ；
• 内部阈值控制，实现实时触发加报，提高了数据实时性、有效性；
• 具备扭转自校正功能（适用于沉降、收敛监测场景）；
• 内置温度测量单元，自动进行温度补偿，减小了传感器温漂；
• 强大的接口防护，防电源反接功能；
• 单节长度：50cm / 100cm（支持定制）；
• 最大长度：200m（50cm /节）； 400m（100cm /节）。

技术参数

角度

• 量程：±90°
• 分辨率：0.001°
• 精度：0.005°高精度 ，0.05°普通精度

位移

• 分辨率：0.01mm
• 稳定性
• 高精度：优于±1mm@50m
• 普通精度：优于±3mm@50m

温漂

• 高精度:优于 1mm@50m,温度范围:-20～55℃
• 普通精度:优于 2.5mm@50m,温度范围:-20～55℃

振动 (适用于振幅10mg 以上的振动监测)

• 振动频率
• 分辨率:1Hz
• 量程:1～128Hz
• 振幅
• 分辨率:1mg
• 精度:3mg

温度

• 分辨率:0.1℃
• 精度:0.5℃

其他

• 工作电压:DC 5～30V，建议 DC 12V
• 工作电流:≤1.8mA@12V/节（平均）,＜5mA@12V/节（瞬间最大）
• 硬件接口:RS485 接口(默认)或 RS232 接口
• 外形尺寸:最大φ22mm，最小φ18mm
• 产品材质:304 不锈钢、高强度防水密封管
• 产品重量:0.6Kg/节
• 工作温度:-40℃～+85℃
• 防护等级:IP68
• 耐水压:标准版 2MPa(200 米水深) ,高压版 4.5MPa（450 米水深）

应用场景

广泛应用于隧道收敛、沉降、大坝、滑坡等监测。

• 测量方向：X、Y、Z 三维或 X、Z 二维
• 监测要素：位移、角度、加速度、振动、温度
• 单节长度：50cm/100cm/支持定制
• 最大长度：50cm/节 200m
• 100cm/节 400m

角度

• 量程：±90°
• 分辨率：0.001°
• 精度：0.005°高精度 ，0.05°普通精度

位移

• 分辨率：0.01mm
• 稳定性
• 高精度：优于±1mm@50m
• 普通精度：优于±3mm@50m

温漂

• 高精度:优于 1mm@50m,温度范围:-20～55℃
• 普通精度:优于 2.5mm@50m,温度范围:-20～55℃

振动 (适用于振幅10mg 以上的振动监测)

• 振动频率
• 分辨率:1Hz
• 量程:1～128Hz
• 振幅
• 分辨率:1mg
• 精度:3mg

温度

• 分辨率:0.1℃
• 精度:0.5℃

其他

• 工作电压:DC 5～30V，建议 DC 12V
• 工作电流:≤1.8mA@12V/节（平均）,＜5mA@12V/节（瞬间最大）
• 硬件接口:RS485 接口(默认)或 RS232 接口
• 外形尺寸:最大φ22mm，最小φ18mm
• 产品材质:304 不锈钢、高强度防水密封管
• 产品重量:0.6Kg/节
• 工作温度:-40℃～+85℃
• 防护等级:IP68
• 耐水压:标准版 2MPa(200 米水深) ,高压版 4.5MPa（450 米水深）

广泛应用于隧道收敛、沉降、大坝、滑坡等监测。
